 　　機電安裝分部的施工方法

　　一)、干管安裝

　　噴灑管道一般要求使用鍍鋅管件，需要鍍鋅加工的管道應選用碳素鋼管或無縫鋼

　　管，在鍍鋅加工前不允許刷油和污染管道，需要拆裝鍍鋅的管道應先安排施工。 噴灑干管用法蘭連接每根配管不宜超過6M，可反幾根連接在一起使用倒鏈安裝，但不宜過長。也可調直后，編號，依次順序號吊裝，吊裝時應先吊起管道一端，待穩定后再吊起另一端。 管道連接緊固法蘭時檢查法蘭端面是否干凈，采用3～5 mm的橡膠墊片，法蘭螺栓應先緊最不利點燃后依次對稱緊固。法蘭接口應安裝在易拆裝的位置。 消防栓系統干管安裝應根據設計要求，使用管材按壓力要求選用碳素鋼或無縫鋼管。 管道在焊接癰應清除接口處的浮銹，污垢及油脂。 當壁厚≦4 mm，直徑≦50 mm時應采用所焊，壁厚≧4.5 mm，直徑≧70 mm時應采用電焊。 不同管徑的管道焊接時，如兩管徑相差不超過小管徑的15%，可將大管端部縮口與小管時焊，如果兩管相差超過小管徑的15%，應加工異徑短管焊接。

　　管道對口焊縫上不得開口焊接，支管焊口不得安裝在支吊架位置上。 管道穿墻處不得有接口(絲接或焊接)管道穿過伸縮縫處應有防凍措施。 碳素鋼管開口焊接時要錯開焊縫，并使焊縫朝向易觀察和維修的方向上。 管道焊接時先點焊三點以上，然后檢查預留口位置，方向變徑等無誤后找直找正再焊接緊固卡件，拆掉臨時固定件。

　　二)、報警閥安裝

　　報警閥配件安裝應在交工前進行，延遲器安裝在閉式噴頭自動噴水滅火系統上，是防止誤報警的設施?？砂凑f(shuō)明書及組表圖安裝，應裝在報警鈴之間的信號管道上，水力警鈴安裝在報警閥附近，與報警閥連接的管道應采用鍍鋅鋼管。 報警閥安裝慶設在明顯、易于操作的位置，離地面高度宜為1M左右，報警閥處，地面應有排水設施，環境溫度不應低于+5℃，報警閥組裝時應有產品說明書和設計要求，控制閥應有啟閉指示裝置，并使閥門工作處于常開狀態。

　　三)、消防噴灑和消火栓立管安裝：

　　立管暗裝在豎井內時，在管井內預埋鐵件上安裝卡件，固定立管底部的支吊架要牢固，防止立管下墜。立管明裝時，每層樓板要預留孔洞，立客可隨結構穿入，以減少立管接口。

　　四)、消防噴灑分層干支管安裝：

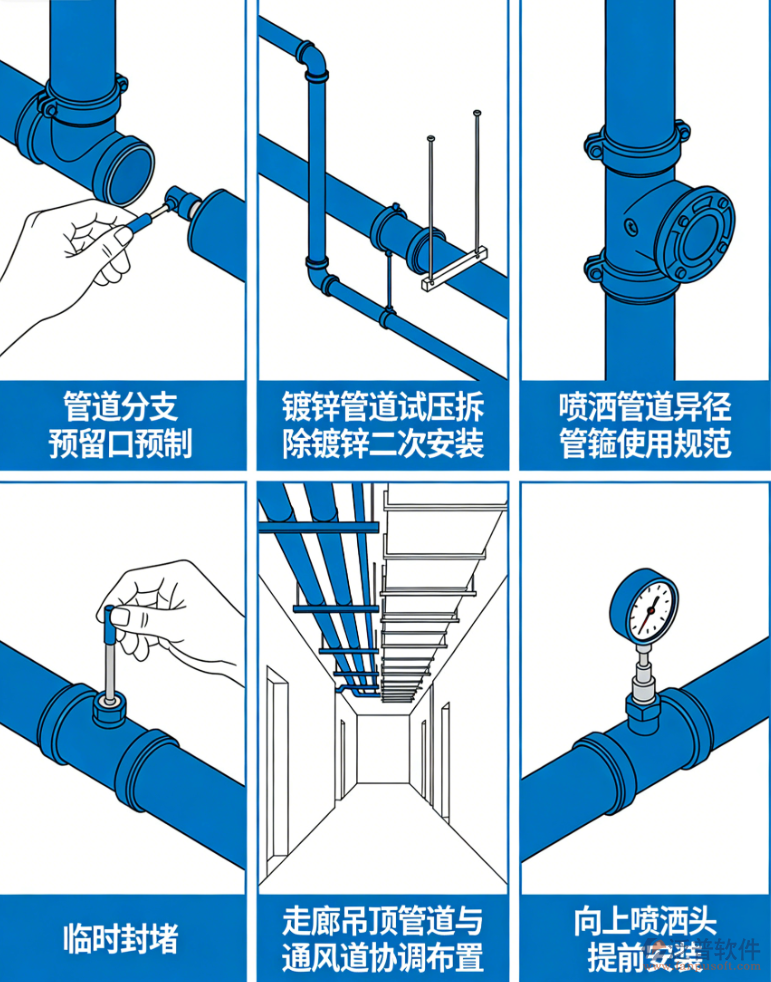

　　管道的分支預留口在吊裝前應先預制好，絲接的用三通定位，預留口焊接的可在干管上開口焊上，熟鐵管箍直后吊裝所有預留口均加好臨時堵;需要加工鍍鋅的管道在其它管道未安裝前試壓拆除鍍鋅后，進行第二次安裝：走廓吊頂內的管道安裝與通風道的位置要協調好;噴灑管道管徑不宜采用補心，應采用異徑管箍，彎頭上不得用補心，應采用異徑彎頭，三通上，最多用一個補心，四通上，最多用兩個補心;向上噴灑頭有條件的，可志分支干管順序安裝好，其它管道安裝完成后不易操作的位置也自學成才先安裝好向上噴的噴灑頭;

　　(6)噴灑頭支管安裝吊頂型噴灑頭的末端一段支管，這段支管不能與分支干管同一順序完成，要與吊頂裝修同步進行，支管管徑一般為Φ25 mm，末端用25×15r異徑管管箍口，管箍口與吊頂裝修層平拉線安裝，支管司機端的彎頭處100 mm以內應加卡件固定，防止噴頭與吊頂接觸不牢，上下錯動，支管裝完預留口用絲堵擰緊準備系統試壓。

　　五)、噴灑系統試壓

　　封吊頂前進行系統試壓，為了不影響吊頂裝修進度，可分層分段試壓，度壓完后，沖洗管道合格后可封閉吊頂，吊頂材料在管箍口處開一個30 mm的孔把預留口露出，吊頂裝修后把把絲堵卸下安裝噴灑頭。

　　六)、噴灑頭安裝：

　　噴灑頭的規格、類型、動作、溫度要符合設計要求; 噴灑頭安裝的保護面積、噴頭間距墻柱的距離應符合規范要求; 噴灑頭的兩翼方向應成排統一，安裝護口盤要貼緊吊頂走廓單排的噴頭兩翼應橫向安裝; 安裝噴灑頭應使用特別專用扳手，填料宜采用聚四氟乙烯帶;防止損壞和污染吊頂; 水幕噴灑頭安裝應注意朝向保護，在同一配水支管上應安裝相同口徑的水幕噴頭。 噴灑管道的固定支架安裝應符合設計要求： 支吊架的位置以不防礙噴灑效果為原則，一般吊支架距噴頭應大于300 mm，對園鋼吊架可不少于70 mm; 為防止噴頭時節水時管道產生大幅度晃動，干管立管均應加防晃動固定支架; 防晃固定支架應能承受管道零件，閥門及管內水的總重量和50%水平方向扒力而不損壞產生永久變形，立管要高兩個方向的防晃固定支架;

　　七)、消防泵水頭安裝

　　水泵的規格型號應符合設計要求，水泵應采用自灌式吸水，水泵基礎按設計圖紙施工，吸水管應加減振器裝置，進出水口加防噪聲設施，水泵出口宜加緩閉式逆止閥。 水泵配管安裝應在水泵定位找平找正，穩固之后進行，水泵設備不得承受管道的重量，安裝順序?yàn)椋耗嬷归y閥門水泵緊牢與水泵相連接配管為法蘭連接。配管法蘭應與水泵閥門的法蘭相符，閥門安裝手輪方向應便于操作，標高一致，配管排列整齊。

　　八)、水泵結合器安裝：

　　規格應根據設計選定，有三種類型，墻壁型，地下型，其安裝位置有明顯標志，閥門位置應便于操作結合器，附近不得有障礙物，安全閥應按系統工作壓力定壓，防止消防車加壓過高破壞室內管網及部件，結合器應裝有泄水閥。

　　(六)、消防管道沖洗：

　　消防管道在試壓前應進行沖洗工作，沖洗前將系統工程中的流量減壓孔板過濾裝置拆除，沖洗出的污水要有排放措施，不得損壞其它成品，待試壓完成后再進行復位。

　　(七)、消防管道試壓：

　　試壓可分段進行，上水時最高點要有排氣裝置，在高低點處各裝一個壓力表，滿面水后檢查管路有無滲漏，應在加壓前緊固處理完畢，然后升壓檢查，發現有滲漏地方做好標記，卸壓后處理，必要時，可泄水處理，不準在帶壓情況下檢修，冬季試壓，環境溫度不得低于+5℃，試壓合格后應及時會同有關人員辦理驗收簽認手續。消防系統通水調試應達到消防車部門測試規定條件，消防水泵應接通電流并試運轉測試，最不利點的噴灑頭、消火栓的壓和流量能滿足設計要求。
